简述气动调节阀的安装原则与工作原理

大家知道气动调节阀安装原则与工作原理吗?快来和小编一起看看吧!

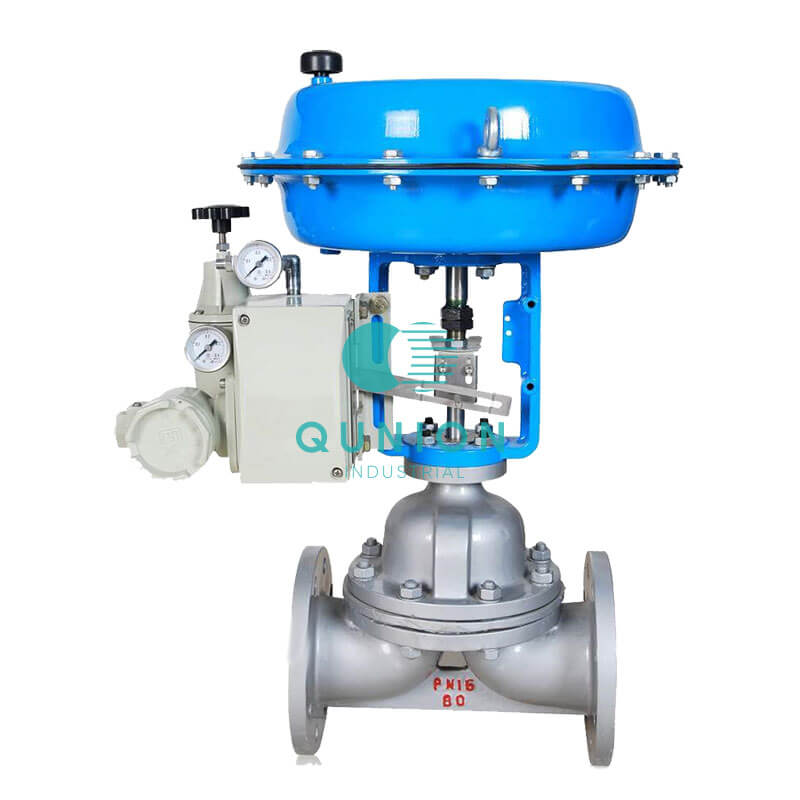

　　气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。 调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

　　气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。

　　其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

　　气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

　　(1)气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，****操作、观察和调整方便。

　　(2)调节阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，**稳固**。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。安装时，要避免给调节阀带来附加应力)。

　　(3)调节阀的工作环境温度要在(-30～+ 60) 相对湿度不大于95% 95% ，相对湿度不大于95%。

　　(4)调节阀前后位置应有直管段，长度不小于10倍的管道直径，以避免阀的直管段太短而影响流量特性。

　　(5)调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。

　　(6)要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对调节阀进行检修。

　　(7)调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。

　　看了上述文章是不是对气动调节阀有了一定的了解呢?
