概述

气动薄膜低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60~-250℃低温状态下的介质如液氧、液氮等)的调节。为**调节精度,**配用阀门定位器。

产品符合GB/T4213-1992。

结构原理

气动薄膜低温调节阀是由气动薄膜执行机构和耐低温的单、双座阀两部分组成。

由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。

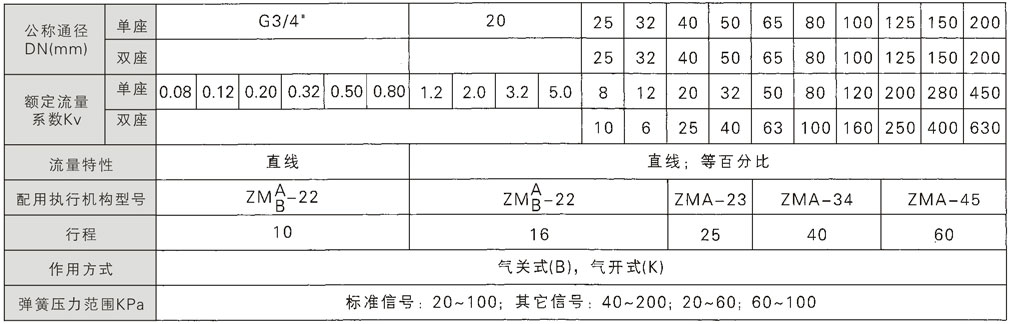

主要技术指标
