概述

气动薄膜角形高压调节阀是专为高压系统设计的一种特殊阀门。与气动或电动配用电一气转换器调节仪表等配合,用于化工、石油、电力等工业部门生产过程的自动调节和远程控制。

产品符合GB/T4213-1992

结构原理

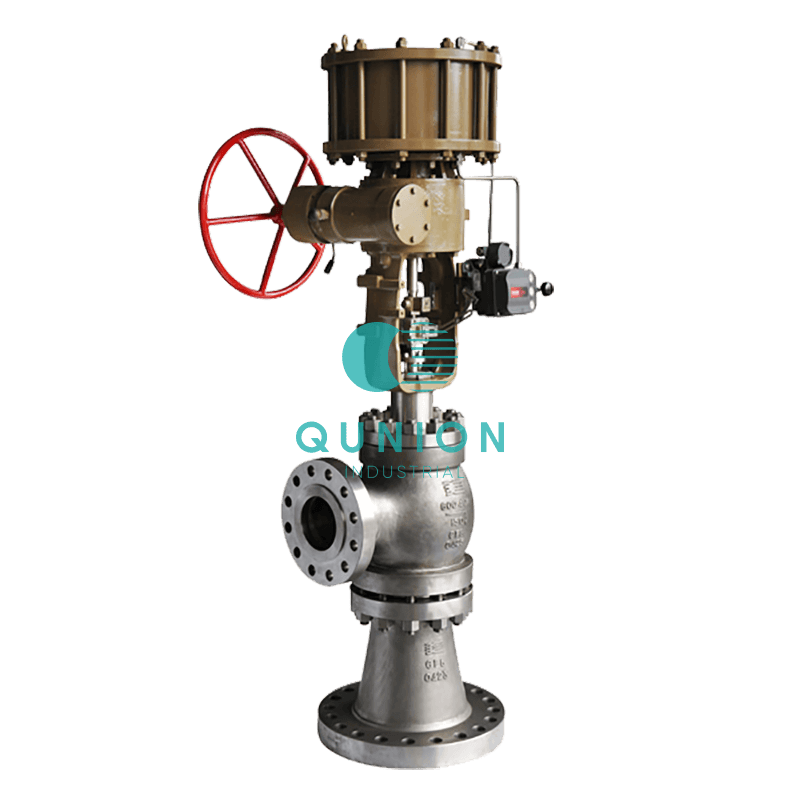

气动薄膜角形高压调节阀由气动薄膜执行机构和高压阀两部分组成。

阀的结构型式为直角单座式,阀芯为柱塞形,用于高压差条件下的阀芯,头部渗铬或镶以硬质合金,以抗高压差情况下的冲刷和气蚀,提高使用寿命。

由于压差高,介质对阀芯不平衡力较大,设计时已选用刚度较大的执行机构,一般都配用阀门定位器。

气动高压调节阀的动作,来源于信号压力在薄膜上产生的推力,使推杆推动阀芯作相应的移动,即行程。行程的变化,使阀的流通面积变化,来调节压力、温度、流量和液面等工艺参数。

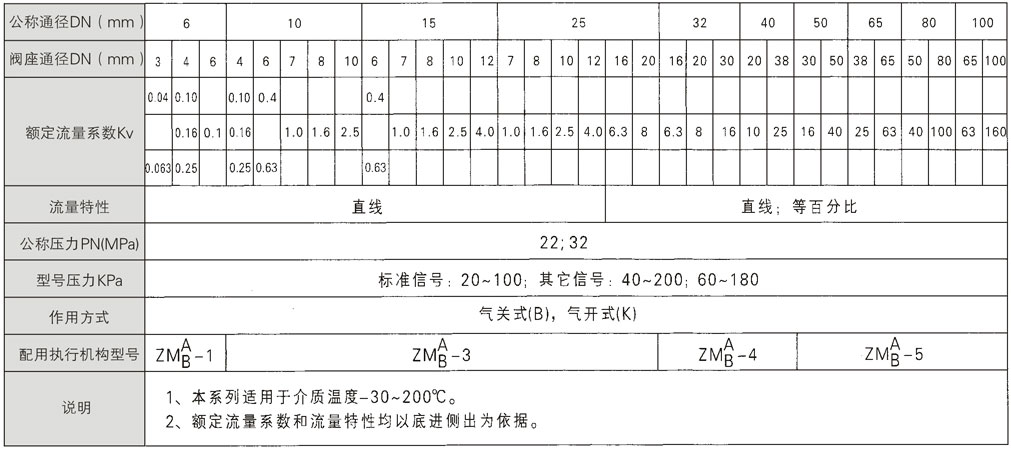

主要技术指标
