概述

ZM^A_BPF-¹⁰₁₆W型气动薄膜衬氟单座调节阀是自控仪表中的执行单元。由于该阀接触介质的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制系统中。

产品符合GB/4213-1992。

结构原理

它由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。

其特点

1、耐腐蚀:阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱、耐强腐蚀。

2、密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封，**无渗漏

3、泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于**Ⅳ级标准。

4、采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高

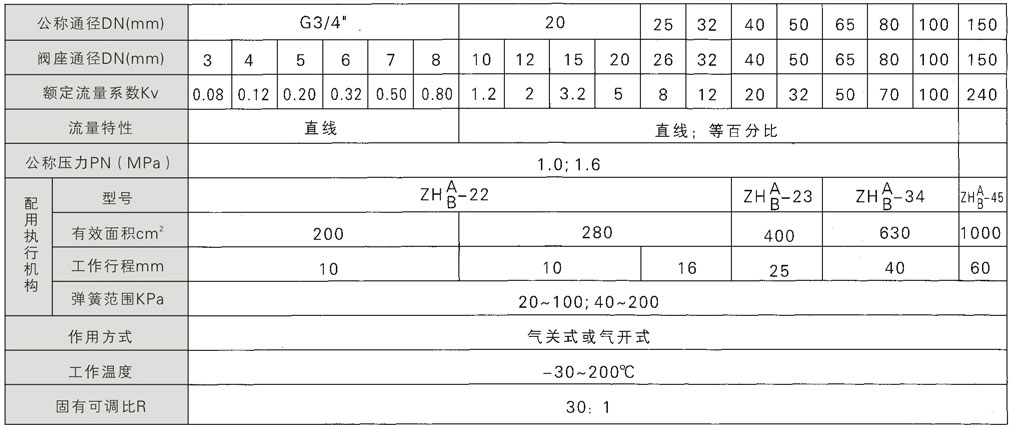

主要技术指标
