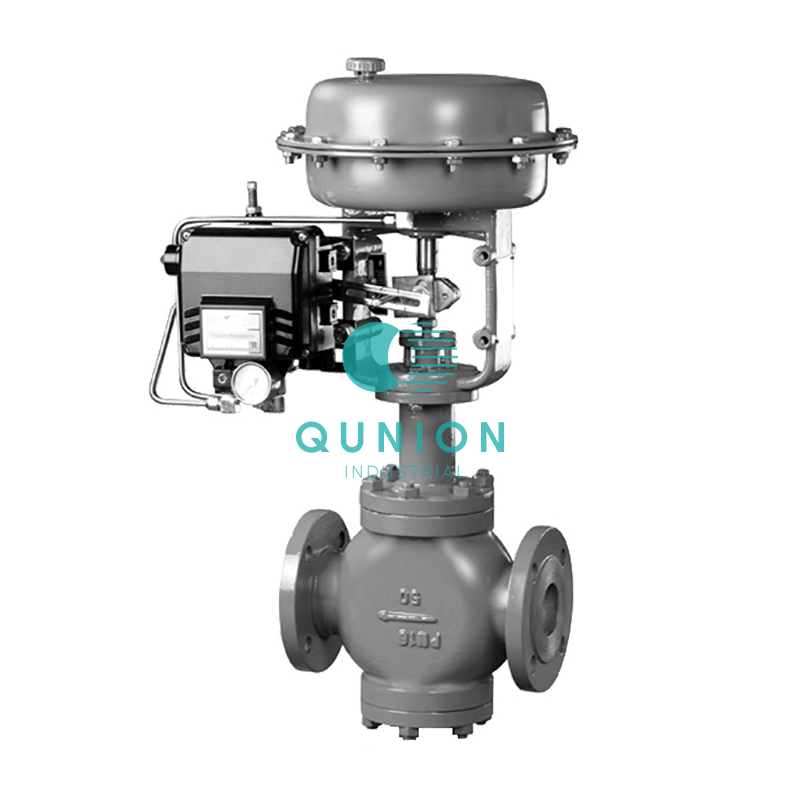

HCB笼式双座调节阀是一种压力平衡式的调节阀,阀体流体通道呈S流线型,还设有一个改善套筒周围流体平稳流动的导流翼,优点是压降损失小,流量大,可调范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。

调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。适宜控制高温,低温的高压差流体。

产品符合GB/4213-1992。

技术参数和性能

型式:直通双座铸造球型阀

公称通径:40~200mm

公称压力: ANSI 125、150、300、600

                      JIS10、16、20、30、40k

                      PN1.6、4.0、6.4MPa

连接型式:   法兰式:FF、RF、RJ、LG

                        标准按ANSI B16.5;JIS B2201

                        JB/T79.1 PN1.6MPa,JB/T79.2凹凸面

                        焊接式: 嵌接焊SW(40~50mm)

                                    对接焊BW(65~200mm)

材料:HT200 ZG25 ZG1Cr18N9

                ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo

                SCPH21 SCPH61 TI

上阀盖:常温型(P):-17~+230℃

            伸长I型(E1):-45~+17℃

                                    +230~+566℃

                    伸长II型(E2):整体式(E2 I)

                                        -100~-45℃

                                        焊接式(E2W):

                                        -196~-100℃

压盖型式:螺栓压紧式

填料:型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
