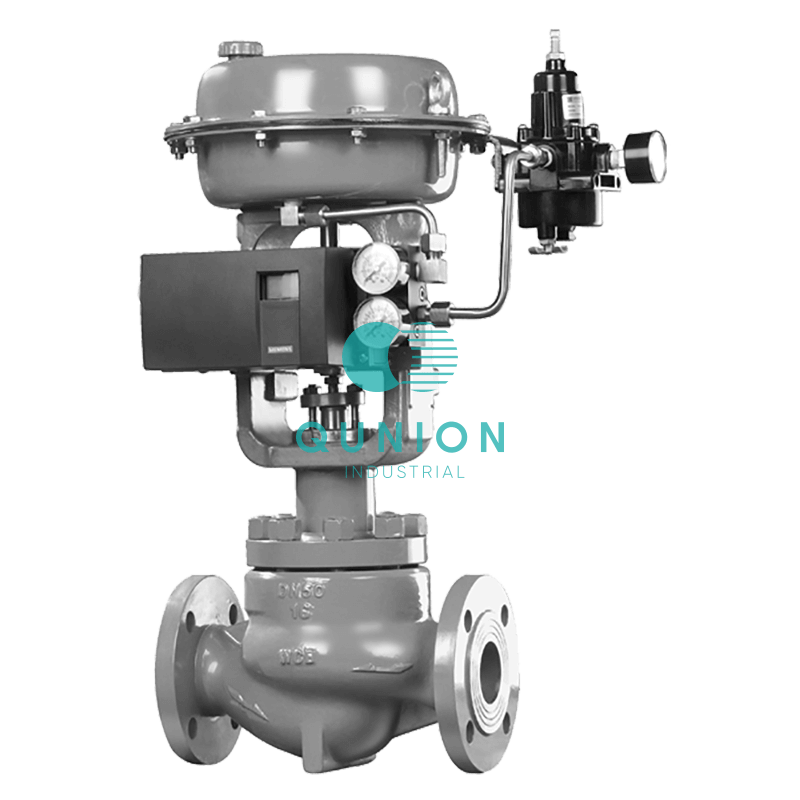

HSC笼式单座调节阀是一种高性能的单座调节阀,适用于高压差产生闪蒸空化的场合,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀体流体通道呈S流线型,压降损失小,流量大,可调范围广

阀芯寻向面积大,抗振性好。调节阀配用弹簧式薄膜执行机构,结构紧凑,输出力大。

产品符合GB/4213-1992。

技术参数和性能

阀体

型式:直通单座铸造球型阀

公称通径:40~200mm

公称压力:ANSI 125、150、300、600

                JIS10、16、20、30、40k

                PN1.6、4.0、6.4MPa

连接型式:法兰式:FF、RF、RJ、LG

                标准按ANSI B16.5;JIS B2201

                JB/T79.1 PN1.6MPa,JB/T79.2凹凸面

                焊接式:嵌接焊SW(40~50mm)

                            对接焊BW(65~200mm)

材料:HT200 ZG25  ZG1Cr18Ni9

        ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0cr0 5Mo

        SCPH21 SCPH61 TI

上阀盖:常温型(P):-17~+230℃

            伸长I型(E1):-45~+17℃

                                +230~+566℃

            伸长II型(E2):整体式(E2 I)

            -100~-45℃

            焊接式(E2W)

            -196~-100℃

压盖型式:螺栓压紧式

填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料，石棉编织填料。
