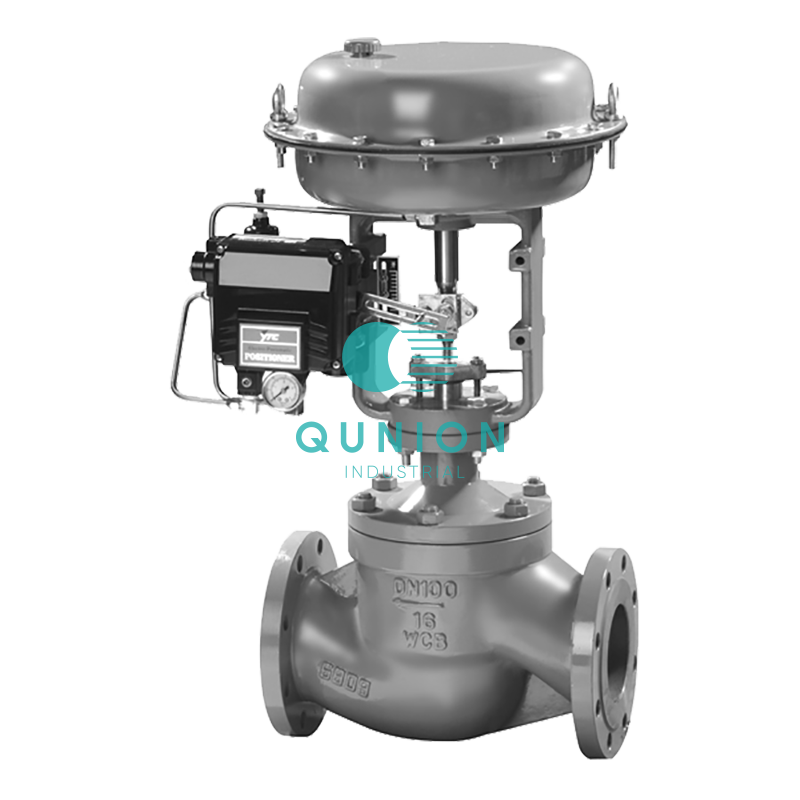

HCN代噪音笼式调节阀是一种改进型压力平衡式的调节阀,该阀套筒上装有高性能的密封环,有效的提高了泄漏等级,阀体流体通道呈S流线型,还设有一个改善套筒周围流体平稳流动的导流翼,优点是压降损失小,流量大,可调范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。

调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

产品符合GB/T4213-1992。

技术参数和性能

阀体

型式:直通单座铸造球型阀

公称通径:40~100mm

公称压力:ANSI 125、150、300、600

                JIS10、16、20、30、40k

                PN1.6、4.0、64MPa

连接型式:法兰式:FF、RF、RJ、LG

                标准按JIS ANSI B16.5

                JB/T79.1 PN1.6MPa,JB/T79.2凹凸面

                焊接式:嵌接焊SW(40~50mm)

                            对接焊BW(65~100mm)

材料:HT200 ZG25 ZG1Cr18Ni9

        ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0cr0.5Mo

        SCPH21 SCPH61

上阀盖:常温型(P):-17~+230℃

            高温型:+230~+300℃

压盖型式:螺栓压紧式

填料:Ⅴ型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
